Lokátor inžinierskych sietí Technoac Athlete AG 319

Podrobný popis

Lokátor inžinierskych sietí Technoac Athlete AG 319

Zostava lokátora a generátora jedného z najpokročilejších lokátorov inžinierskych sietí současnosti.

Výrobce: Ostatné

detailný popis

Jeden z najpokročilejších lokátorov na trhu. Môžete presne sledovať všetky typy inžinierskych sietí, vyhľadávať poruchy na vedení a alebo sledovať jeden z vodičov v káblovom zväzku!

Zostava lokátora je určená pre:

• Detekciu všetkých inžinierskych sietí v dvoch režimoch: Route / Schedule.
• Hľadanie porúch na elektrických vodičoch v režime Diagnostika.
• Priame digitálne meranie hĺbky až do 10 metrov.
• Meranie prúdu.
• Detekcia porúch vedenia pomocou externých senzorov DKI 117 a Dodka 117.
• Funkcia "výberu kábla zo zväzku" pomocou senzora Ki 117.
• Súčasná práca so vstavanými aj externými senzormi.
• Ovládanie na indukčnej anténe.
• Ovládanie pomocou vysielača.


funkcia:

• Tri samostatné režimy: Route / Schedule / Diagnostika a dva režimy prevádzky s externými senzormi DKI-117 / Dodka-117 / KI-117.
• Plná podpora energetických úspor (pulzné) režimy trasovania s generátorom.
• Veľký LCD displej s vysokým rozlíšením a nastaviteľným jasom podsvietenia.
• Pripojenie externých senzorov rozširuje možnosti použitia.
• Hľadanie porúch inžinierskych sietí, vrátane poškodenia izoláciou.
• Identifikácia káblu, funkcia: "Výber kábla zo zväzku".
• Súbežná práca s vstavanými a externými senzormi výrazne zrýchľuje a skvalitňuje prácu.
• Pokročilé funkcie: Výstup nameraných hodnôt hĺbky na displeji na všetkých pracovných frekvenciách / Definícia odchýlky od osi v režime "trasy" / Rôzne režimy zobrazenia (digitálne ID, graf).
• Vstavané mikroprocesorové riadenie zjednodušuje prípravu lokátora a eliminuje možnú chybu operátora.
• Pracovnej teploty od -20 ° C do + 60 ° C.

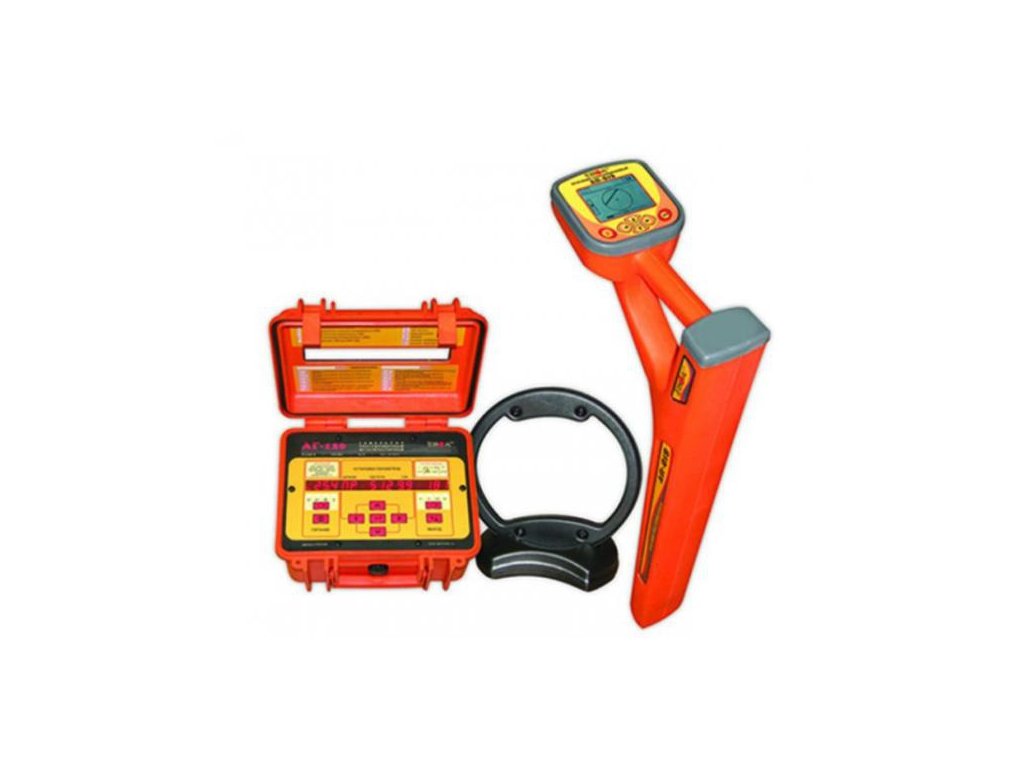

Sada sa skladá z:

• Prijímač AP-019
• Indukčné anténa IEM-301.2
• Vysielač AG-120
• Káble a príslušenstvo

Ostatné príslušenstvo - nie je súčasťou dodávky:

• DKI-117
• KI-117
• Dodka-117
• Slúchadlá

Technické parametre prijímača AP-019:

• Pracovná frekvencia 50 (60) / 100 (120) / 512/1024/8928 Hz.
• "Širokopásmové pripojenie": 50 - 10 000 Hz.
• Meranie hĺbky: Automatické v režime "ROUTE".
• Presnosť v merania hĺbky: ± 5%.
• Meranie prúdu: Automatické v režime "ROUTE".
• Presnosť merania prúdu: ± 5%.
• Napájanie: 4 - 7 W (4 - typ "C").
• Doba nepretržitej práce z jednej sady akumulátorov: cca 20 hodín.
• Okolitá teplota: od -20 ° C do 60 ° C.
• Stupeň krytia: IP54 (prachu a vode odolné).
• Rozmery: 330x140x700 mm.
• Hmotnosť: 2 kg.

Technické parametre automatického vysielača AG-120:

• Frekvencie F1 / F2 / F3 ("konštantný") vybraté používateľom od 200 do 10000Hz. Záznam do pevnej pamäte.
• Kmitočet F4 («prechodný»).
• Režimy: Kontinuálne «» CO / Krátke impulzy.
• Povolený zaťažovací odpor: 0 - ∞

Maximálny výstupný výkon

• Interný zdroj napájania: 120 W (kontinuálne 1,2 - 400) / 180 W (impulz 0,8 - 270)
• Externý akumulátor: 180 W (kontinuálne 1,8 - 600) / 270 W (impulz 1,2 - 400)

zdroj napájania

• Integrovaný akumulátorový set: akumulátorové batérie 12V / 12Ah.
• Prívod energie pre prácu a pre nabíjanie akumulátora: výstupné napätie 15 V; výstupný prúd 16 A max
• Povolené externý napájací zdroj: napätie 11 - 27 V, prúd 15 A max

Maximálne rozmery vysielača: 305x270x194 mm
Maximálna hmotnosť vysielača: 12 kg
Okolitá teplota: od -30 ° C do + 60ºC

Stupeň krytia hodnotenie: IP54 (prachu a vode odolné)
