GeoFennel FL 505 HV-G SET s prijímačom so zabudovaným diaľkomerom

Prístroj GeoFennel FL 505 HV-G je špičkový rotačný laser s integrovaným displejom s plne automatickým horizontálnym aj vertikálnym urovnaním (pomocou servomotorov). Meria s presnosťou +/- 0,5 mm na 10 m v horizontálnej rovine a +/- 1 mm na 10 m vo vertikálnej rovine.

Rotačný laser má možnosť nastavenia sklonu do +/- 10 % v rovine X aj Y a tri rýchlosti rotácie (300, 600 a 1200). Má zabudovanú funkciu TILT (stráži si výšku a pri jej zmene sa znovu nespustí) kombinovanú s funkciou VWS (vibration wind security = pri slabých otrasoch spôsobených vetrom, alebo prejazdom automobilu okolo laseru, stále rotuje s nemá snahu sa sám urovnávať). Súčasťou dodávky je  diaľkové 9 kanálové ovládanie, so zabudovaným displejom a dosahom 150 m. Jeho váha je 3.85 kg. Výdrž Li-Ion akumulátoru je 40 hodín. Rotačný laser má 5/8" závit pre upevnenie na stavebný statív. Spĺňa normu IP 66.

Integrovaný Li-lon akumulátor nemá pamäťový efekt a skoro sa nevybíja.

Technické parametre:

• laserová dióda: červená,
• samourovnanie: do +/- 8°,
• presnosť horizontálna: +/- 0,5 mm / 10 m,
• presnosť vertikálna: +/- 1 mm / 10 m,
• pracovný dosah: 40 m (rádius),
• pracovný dosah s prijímačom: 400 m (rádius),
• nastavenie horizontálneho sklonu na osi X: ± 10 %,
• nastavenie horizontálneho sklonu na osi Y: ± 10 %,
• nastavenie vertikálneho sklonu na osi X: ± 10 %,
• nastavenie vertikálneho sklonu na osi Y (Z): horizontálne samonivelačné,
• os X a Y: ∑ ± 14 %,
• rýchlosť rotácie: 300, 600, 1100 ot./min.,
• dosah diaľkového ovládania: 150 m,
• pracovný dosah skenovania: 60 m (rádius),
• funkcia skenovania v rozsahu: 0°, 10°, 45°, 90° a 180 °,
• viditeľná laserová dióda: 635 nm,
• trieda lasera: 2,
• napájanie Li-Ion akumulátorom,
• výdrž akumulátora na jedno nabitie: cca. 40 h,
• výdrž na alkalické batérie: cca. 60 h,
• odolnosť voči vode a prachu: IP 66,
• pracovný teplotný rozsah: -10°C až + 50 °C,
• váha: 3,85 kg.

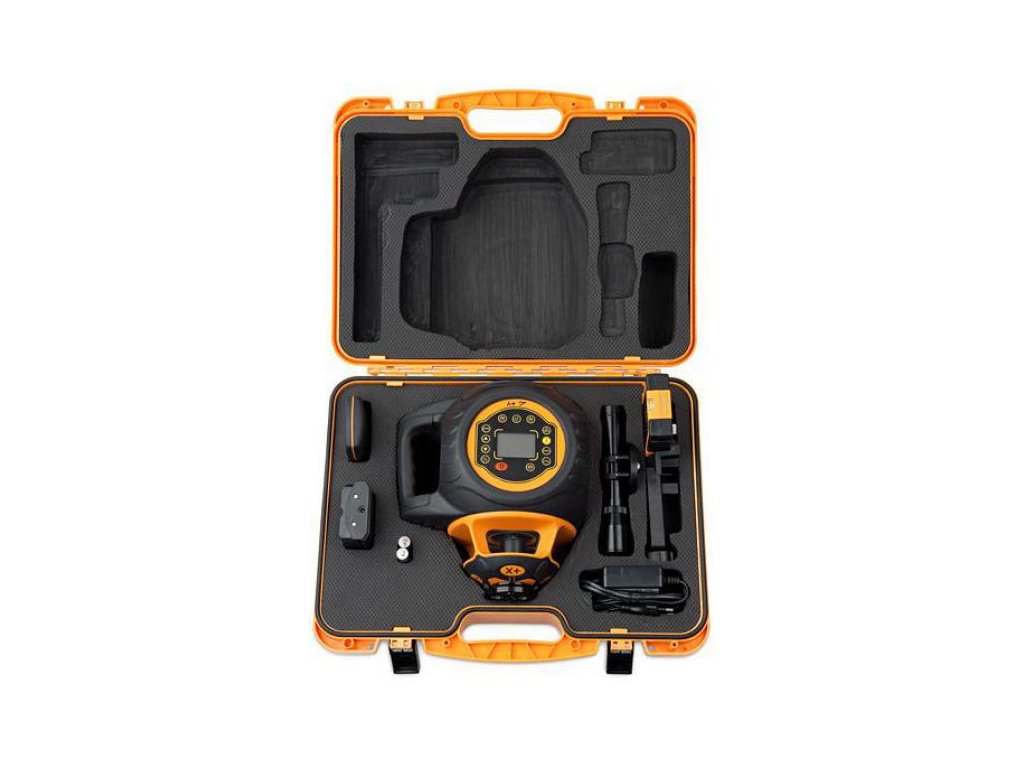

Balenie obsahuje:

• rotačný laser FL 505 HV-G,
• kombinovaný prijímač s diaľkomerom FR-DIST 30,
• diaľkové ovládanie s displejom,
• stavebný statív s kľukou,
• flexi lata 2,5m,
• prídavný optický hľadáčik,
• vertikálny držiak,
• nabíjačku / zdroj,
• nabíjateľný Li-Ion akumulátor,
• transportný kufor,
• návod.

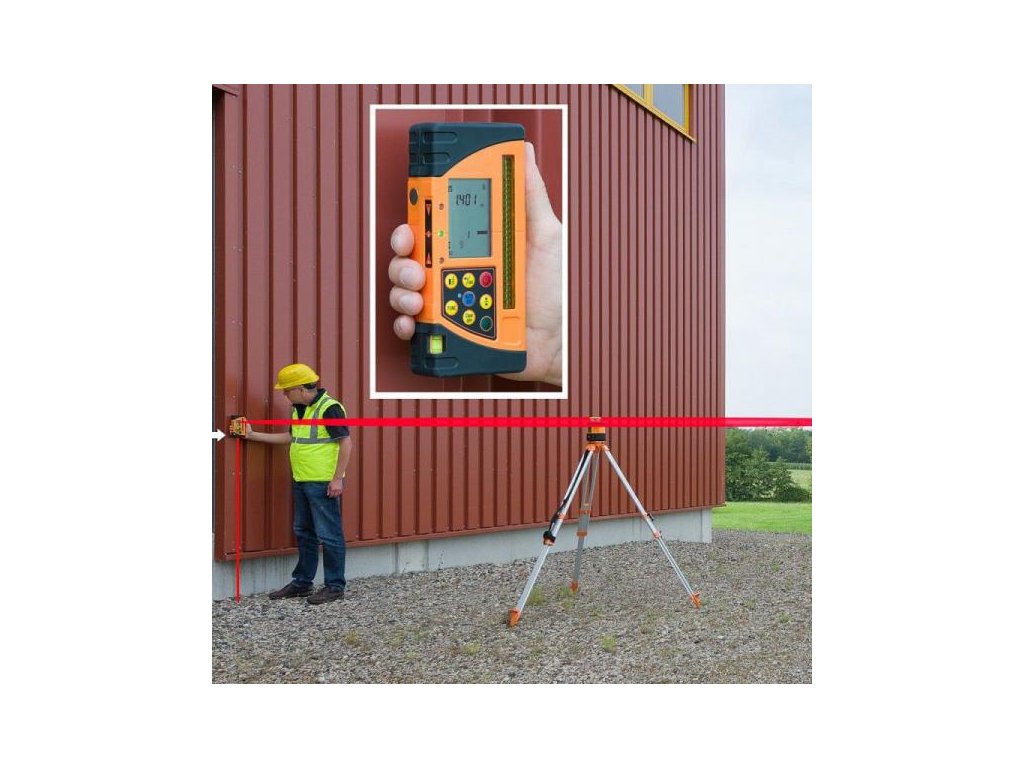

Prijímač Geofennel FR-DIST 30 s diaľkomerom.

Hlavné výhody:

• odpadá výšková kontrola pri práci s rotujúcim laserom,
• rýchla a bezkontaktná kontrola výšky pri betonárskych prácach a pokládke poteru,
• jednoduchá kontrola hĺbok výkopov počas bagrovania,
• priame čítanie výškových rozdielov pri vyrovnávaní základových dosiek, parkovísk pod.,
• rýchle a bezpečné zarovnanie v interiéri pri dokončovacích prácach,
• vhodný pre rotačné lasery s červeným aj zeleným lúčom,
• mm zobrazenie rozdielu medzi laserovou rovinou a nulovou značkou,
• rozsiahle funkcie laserového diaľkomeru,
• pri použití funkcie prijímača aj lasera je pracovná doba cca. 8 hodín,
• zobrazenie stavu batérie v 5tich krokoch.

Parametre prijímača:

• presnosť: +/- 1/5/9 mm,
• dosah: 150 m,
• minimálna vzdialenosť prijímača od rotačného lasera: 1 m,
• pracovný teplotný rozsah: -10 °C do + 50 °C
• dĺžka prijímacieho okienka: 10 cm,
• doba prevádzky na 1 sadu batérií: 30 hodín,
• napájanie: 3x AA alkalické batérie,
• prachu/vodeodolnosť: IP 65,
• podsvietený displej (po 2 minútach nečinnosti zhasne),
• magnety pre uchytenie z boku a zhora,
• libely z boku a zhora,
• rozmery: 172 x 80 x 32 mm,
• hmotnosť 0,300 g.

Parametre diaľkomeru:

• presnosť: +/- 2 mm,
• dosah: 50 m,
• pracovný teplotný rozsah: 0 °C do + 40 °C,
• počiatok merania od spodnej / hornej strany alebo O-pozície,
• trieda laseru: 2,
• meracie jednotky m / stopy / palca (zobrazuje napr. 1.764 m),
• doba prevádzky na 1 sadu batérií 5000 jednotlivých meraní,
• jednotlivé / trvalé meranie,
• meranie plochy / objemu,
• určenie nepriame výšky pomocou Pytagorovej vety 1 (nutné 2 body),
• určenie celkovej výšky pomocou Pytagorovej vety (nutné 3 body),
• zobrazenie aktuálnej nameranej hodnoty + 3 posledné meranie.

Balenie obsahuje:

• kombinovaný prijímač / diaľkomer FR-DIST 30,
• držiak na nivelačné latu,
• 3x AA alkalické batérie,
• návod.
